EN 50618 päikesekaabli nõuded: mida peaksid EPC-d enne hankimist kontrollima

Spetsifikatsioon, mis ütleb ainult "TÜV päikesekaabel", jätab liiga palju lahtiseks. Milline standard? Milline tooteperekond? Millised suurused? Milline tehas? Milline sertifikaadi staatus? Ja kas tõendid kehtivad tegelikult tarnitud kaabli kohta?

EN 50618 annab inseneri- ja hankemeeskondadele määratletud tooteraamistiku, kuid see ei muuda kõiki sama üldnimetusega kaableid omavahel asendatavaks. Kasulik küsimus ei seisne lihtsalt selles, kas brošüüris on standardit mainitud. Kasulik küsimus on selles, kas pakutav toode, selle dokumentatsioon ja tarnitud rullid on kõik sama kinnitatud ulatuse järgi.

Laiema kaabli-valimise järjestuse-turu, pinge, voolu, marsruudi pikkuse, keskkonna ja pistiku-vaatamiseks alustagePäikese alalisvoolukaabli valimise juhend. See artikkel käsitleb põhjalikumalt EN 50618 tõenduskihti.

Mis on EN 50618?

BSI tuvastab, et BS EN 50618:2014 on identne standardiga EN 50618:2014. Standard on tootestandard: see määratleb kaabli tüübi ning sellega seotud nõuded ja testid. See ei ole PV-massiivi täielik projekteerimiskood ega asenda riiklikke elektrieeskirju ega projekti projekteerimise aluseid.

See eristus kõlab ametlikult, kuid hoiab ära levinud vea. Toote vastavus annab meeskonnale teada, mille suhtes kaablit on hinnatud. Süsteemi ülesehitus määrab, kas see kaabel oma tegeliku suuruse ja paigaldusega suudab vooluahelat ohutult ja tõhusalt teenindada.

Toote lähtepunktiks vaadake üleEN 50618 H1Z2Z2-K päikesekaabelja taotleda selle kontrollitud tõendite paketti.

Millist kaablikonstruktsiooni standard hõlmab?

EN 50618 käsitleb oma avaldatud ulatuse piires painduvat ühetuumalist PV-kaablit, millel on ristseotud isolatsioon-ja ristseotud ümbrisega-. H1Z2Z2-K toodetes kasutatakse tavaliselt peen-keeruga tinatatud-5. klassi vaskjuhti. Isolatsioon ja ümbris on halogeenivabad{13}ristseotud ühendid, kuid polümeeri täpne kirjeldus võib heakskiidetud tootekujunduste puhul erineda.

Füüsiliste vormingute võrdlemisel on oluline standardi üks{0}}tuuma ulatus. Lugegeühe-tuuma vs kahetuumaline päikesekaabelenne liidetud-paarikonstruktsiooni kinnitamist või üksiku-põhisertifikaadi käsitlemist erineva koostu tõendina.

Mida testib EN 50618?

TÜV Rheinlandi avaldatud EN 50618:2014 kontrollimise rutiin näitab, miks peaks tõsine ülevaatus ulatuma logost kaugemale. Katseprogramm hõlmab lõpetatud kaablit, selle juhti, isolatsiooni, kesta, märgistust ja pikaajalist-käitumist. Allpool toodud kategooriad võtavad kokku inseneri eesmärgi; täpsed vastuvõtukriteeriumid kuuluvad kontrollitava standardi ja sertifitseerimisdokumentatsiooni juurde.^[3]

Elektriline jõudlus

Rutiin hõlmab juhi takistust, valmis kaabli kõrge-pinge testimist, rikete puudumise tootmiskatset, isolatsioonitakistust määratletud temperatuuridel, isolatsiooni pikaajalist-alalisvoolutakistust ja ümbrise pinnatakistust. Need kontrollid käsitlevad erinevaid tõrkerežiime; üksainus pinge-taluvuse tulemus ei asenda tervet programmi.

• Juhi takistus: kinnitab juhi elektritakistust kehtiva piiri suhtes.
• Lõpetatud-kaabli pingetest: TÜV ülevaade viitab 6,5 kV vahelduvvoolule või 15 kV alalisvoolule määratud katsetingimustes.
• Veatesti-puudumine-: TÜV-i rutiin viitab 10 kV vahelduvvoolu dielektrilisele katsele tootmise ajal.
• Isolatsioonitakistus: hinnatud 20 kraadi ja 90 kraadi juures viidatud meetodil.
• Pikaajaline-alalisvoolu isolatsioonitakistus: hindab püsivat elektrilist pinget kindlaksmääratud vee/temperatuuri testimise seadistuses.

Ehitus ja mõõtmed

Ehituse kontrollid hõlmavad juhtmejuhtmete mõõtmeid ja tina pidevust, isolatsiooni ja ümbrise paksust, ovaalsust, kesta värvi ja märgistust. Need ei ole kosmeetilised detailid. Paksus ja geomeetria mõjutavad testitud konstruktsiooni, samas kui vastupidav märgistus ühendab füüsilise toote selle sertifikaadi ja tootmisdokumentidega.

Materjali- ja soojustaluvus

Isolatsiooni ja ümbrist hinnatakse mehaanilise -omaduste testimise teel enne ja pärast vananemist, kuuma{1}}käitumist ja termilist vastupidavust. TÜV-i kontrollrutiin viitab termilise-indeksi programmile, mis on seotud 120 kraadiga 20 000 tunni jooksul. Standardis IEC 62930 on eraldi kirjas, et PV-kaabel on ette nähtud normaalse pideva maksimaalse 90-kraadise juhtmetemperatuuri jaoks, kusjuures 120-kraadise kasutamise piirang on 20 000 tundi.^[2][3]

Seda sõnastust on turunduses lihtne kuritarvitada. See ei tähenda, et kaabel peaks olema pidevalt konstrueeritud 120-kraadise nurga all, samuti ei eemalda see vajadust juhtme suuruse valimisel temperatuuri ja rühmituse korrigeerimise järele.

Ilmastiku-, mehaaniline ja keskkonnakäitumine

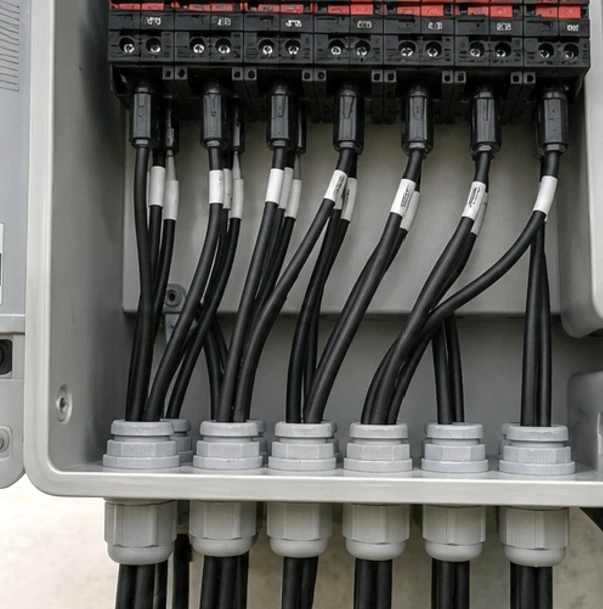

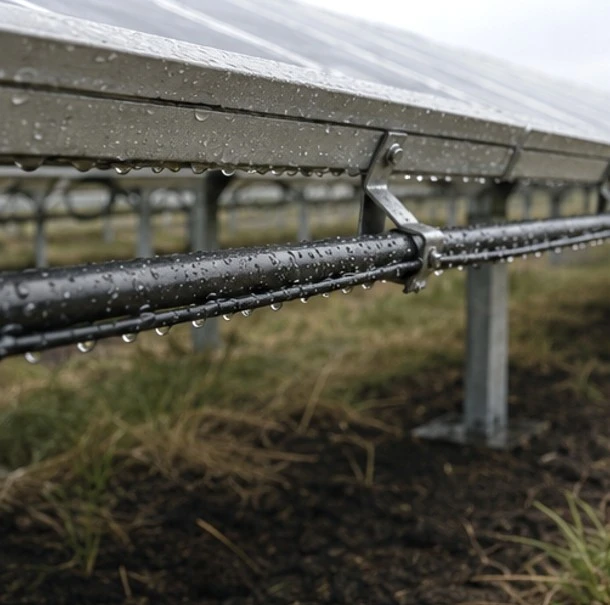

PV-kaabel võib veeta aastaid kuumade moodulite taga, üle avatud konstruktsioonide või marsruutide sees, mis liiguvad kuivade ja märgade tingimuste vahel. Seetõttu hõlmab EN 50618-le orienteeritud hindamine määratletud katseid, mis on seotud UV-kiirguse, osooni, külma käitumise, niiske kuumuse, kokkutõmbumise, rõhu kõrgel temperatuuril, dünaamilise läbitungimise ja muude materjali või mehaaniliste omadustega.

Määratud testi läbimine on selle testi ulatuse tõend. Ei ole luba üldistada sellest kaugemale. Näiteks UV-vastupidavus ei tõenda otsest-matmiseks sobivust; kokkupuude veega ühes katses ei tekita automaatselt püsivat vee all olekut; mehaanilised katsed ei asenda marsruudi kaitset teravate servade või toetamata liikumise eest.

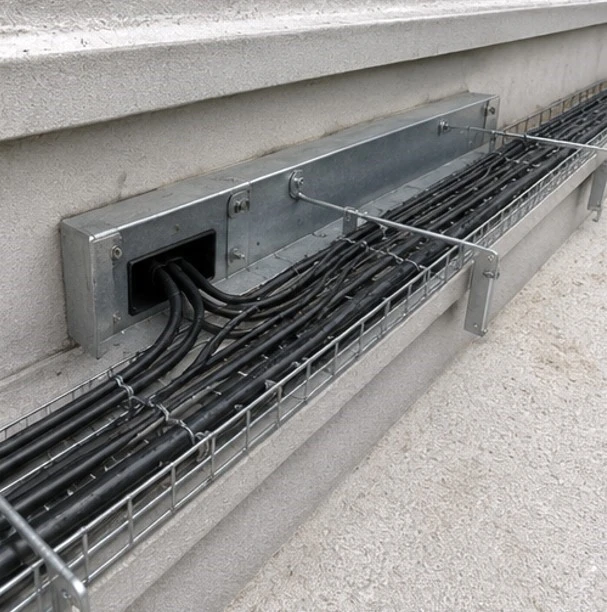

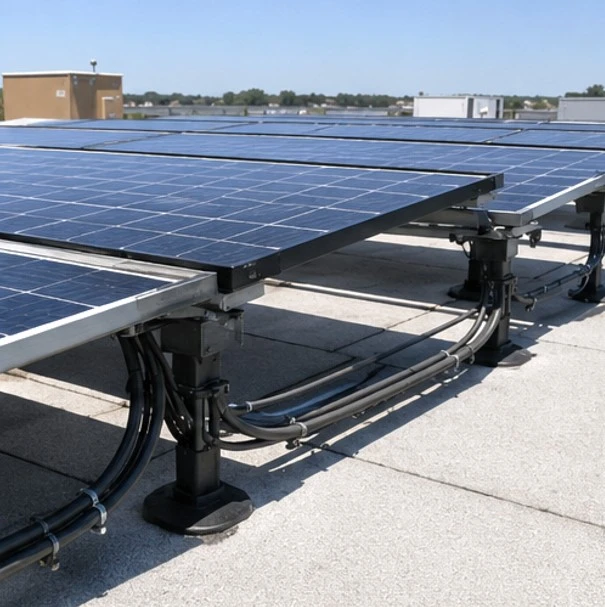

Kaabli suuruse määramiseks ja kõrgele{0}}sooja katustele paigaldamiseks jätkakepäikesekaabel kõrge temperatuuriga{0}}katustele. See käsitleb trassi tsoone, vähendamist ja paigaldusotsuseid, mida toote nimetus üksi ei lahenda.

Tulega{0}}seotud omadused

EN 50618 hõlmab vähese -suitsu, halogeeni-vaba ja ühe-kaabli leegiga- seotud nõudeid. Need omadused tuleks täpselt välja tuua. „Halogeeni{7}vaba” ei tähenda mitte-süttivat ja leegi-levitamise testi läbimine ei ole sama, mis EL-i ehitustoodete määruse järgi-tulekindluse klassi{11}}vastavus.

Kui pakkumine sisaldab euroklassi või hoone{0}}osalemise nõuet, kasutagePäikesekaabli tulekahjude toimimise selgituset eraldada EN 50618 tõendid toimivusdeklaratsioonist ja CPR klassifikatsiooni dokumentidest.

Mida EN 50618 automaatselt ei tõesta

Kõige turvalisem viis standardi kasutamiseks on mõista selle piire. Järgmised elemendid võivad olla projekti jaoks olulised, kuid fraasist „EN 50618 ühilduv” ei piisa nende sulgemiseks.

• Paigaldatud võimsus: sõltub juhtme suurusest, ümbritsevast ja töötemperatuurist, rühmitamisest, paigaldusmeetodist ja kohalikest reeglitest.
• Pingelangus: sõltub vooluahela voolust, juhtme takistusest, marsruudi pikkusest ja konstruktsioonipiirangust.

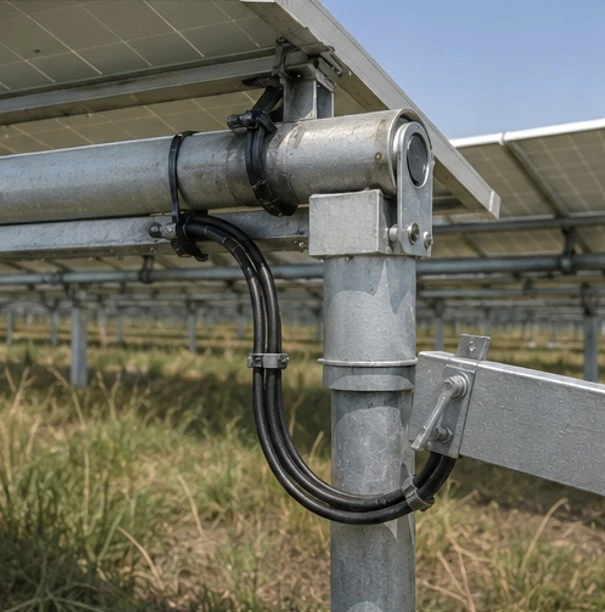

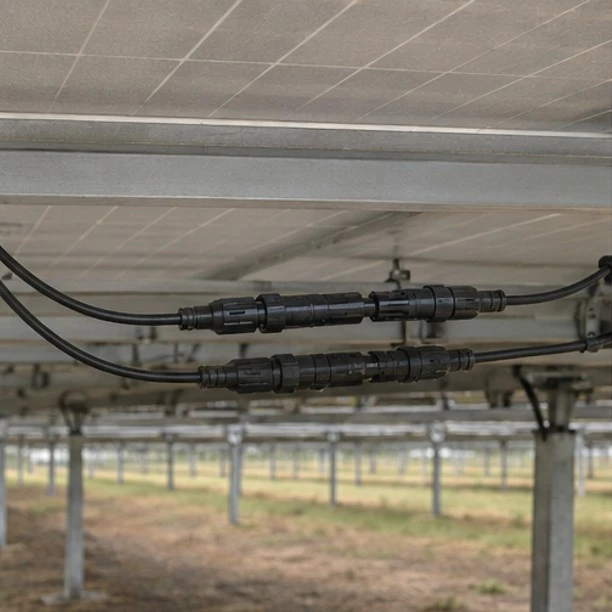

• Pistiku ühilduvus: nõuab täpset juhtme konstruktsiooni,{0}}ristlõiget, kaabli välisläbimõõtu, kontakti, tihendit ja heakskiidetud tööriistade valikut.
• CPR Euroclass: nõuab kohaldatavat toimivusdeklaratsiooni ja seda tõendavat vastavust/klassifikatsiooni tõendit.
• Otsene matmine: peab olema konkreetse toote jaoks selgesõnaliselt toetatud ja paigaldatud vastavalt projektile ja kohalikele nõuetele.
• Püsiv vettekastmine: vajab tootespetsiifilisi{0}}tõendeid määratletud seisundi kohta; tavaline välikasutus ei ole samaväärne.
• Näriliste või tõhustatud mehaaniline kaitse: nõuab sobivat konstruktsiooni, tarvikuid või kaitsetrassi kujundust.
• Aktsepteerimine igas riigis: sihtkoha{0}}turu reeglid, pakkumisnõuded ja kinnitusasutused jäävad kontrolli alla.
• Universaalteenuse-eluaegne garantii: eeldatavad-eluea avaldused ja kaubanduslikud garantiid on toote- ja seisundi-spetsiifilised.

EN 50618 vs IEC 62930

Need kaks standardit käsitlevad tihedalt seotud PV{0}}kaablirakendusi, kuid neid ei tohiks kirjeldada identsetena ilma kehtivaid väljaandeid ja sertifitseerimisaluseid kontrollimata. IEC 62930 on rahvusvaheline standard ühe-tuumalise ristseotud isolatsiooniga ja mantliga kaablitele kuni 1,5 kV PV-süsteemide alalisvoolu poolel. Selle avaldatud ulatus hõlmab nii halogeeni-vabu vähese suitsuga-kaableid kui ka kaableid, mis võivad sisaldada halogeene. EN 50618 on Euroopa raamistik, mida tavaliselt seostatakse tähisega H1Z2Z2-K ja vähese suitsuga{15}}halogeenivaba konstruktsiooniga.^[1][2]

Kui tarnija väidab, et see vastab mõlemale, taotlege mõlema kohta tõendeid. Ärge järeldage üht sertifikaati teisest ega kleepige pakkumisse kombineeritud standardi EN 50618 / IEC 62930 rida, välja arvatud juhul, kui projekt tõesti nõuab mõlemat.

Kuidas kontrollida sertifikaadi ulatust ja tarnitud kaablit

E-kirjas olev PDF ei ole kinnitamise lõpp. Käsitlege vastavust tõendusahelana ja lahendage kõik mittevastavused enne materjali kinnitamist

1. Alustage projekti nõudest. Märkige üles sihtriik, kohaldatav standard ja väljaanne, pinge, nõutavad dokumendid ja kõik riiklikud või kliendispetsiifilised tingimused.
2. Määrake sertifitseerimisasutus ja sertifikaadi number. Kasutage võimaluse korral väljaandja ametlikku andmebaasi või kehtivat kinnitusteed.
3. Sobitage seaduslik sertifikaadi omanik ja toote mudel. Selgitage brändi, müüja, tootja ja tootmiskoha vahelist seost.
4. Kinnitage, et tellitud suurus ja variant on kaetud. Kontrollige juhtme materjali,-ristlõike vahemikku, ümbrise värvi või muid variante, kui need mõjutavad ulatust.
5. Kontrollige kontrollitud andmelehte. Võrrelge ehitust, pinget, takistust, mõõtmeid, temperatuuriandmeid ja paigalduspiiranguid.
6. Kinnitage täpne kaabli märgistus ja rulli/pooli silt. Trüki legend peaks identifitseerima tarnitud toote ja toetama jälgitavust.
7. Kontrollige tarnitud partii. Sobitage pakkenimekiri, trumli numbrid, kogus, märgistus, katseprotokollid ja heakskiidetud näidis; salvestada kõrvalekaldeid ja muuta juhtimine.

Kuidas kirjutada EN 50618 EPC spetsifikatsiooni

Hea hankeklausel on piisavalt täpne, et vältida vaikset asendust, kuid piisavalt paindlik, et võimaldada kvalifitseeritud tarnijatel vastata. Lõpliku keele peavad üle vaatama projekti insener ja lepingumeeskond.

Klausel eraldab tahtlikult kaablitoote standardi paigaldatud projektist. Lisage projekti ajakavad suuruse, värvi, trumli pikkuse, pikkuse tolerantsi, pakkimise, kontrollimise, dokumentatsiooni keele ja teavitusnõuete muutmiseks.

Koordineeritud massiivi-to-inverteri paketi jaoks kasutagefotogalvaanilise elektrijaama kaabli lahenduskaubanduslikul marsruudil, samas kui kinnitatud tehniline ajakava jääb kontrollivaks hankedokumendiks.

Ühishangete punased lipud

Kui vanem spetsifikatsioon nõuab endiselt PV1-F-i, konsulteerigePV1-F vs. H1Z2Z2-Kja hankige enne määratud kaabliperekonna muutmist projekti kirjalik heakskiit.

KKK

K: Mis on EN 50618?

EN 50618 on Euroopa tootestandard ristseotud isolatsiooni ja ümbrisega ühetuumaliste ristseotud isolatsiooni ja ümbrisega ühetuumaliste fotogalvaaniliste kaablite jaoks, mis on ette nähtud 1,5 kV alalisvoolu nimipingel.

K: Kas H1Z2Z2-K on sama mis EN 50618?

H1Z2Z2-K on ühtlustatud kaabli tähistus, mida tavaliselt seostatakse standardiga EN 50618. Mantel olevat tähistust peaks siiski toetama kehtivad tõendid konkreetse toote kohta.

K: Millised testid sisalduvad standardis EN 50618?

Standardraamistik hõlmab elektrilisi, konstruktsioonilisi, mõõtmete, materjali, termilisi, mehaanilisi, ilmastiku-, märgistus- ja tule{0}}katseid. Kohaldatavad standardid ja sertifitseerimisdokumendid sisaldavad täpseid meetodeid ja kriteeriume.

K: Kas EN 50618 tähendab, et kaabel võib töötada pidevalt 120 kraadi juures?

No. IEC 62930 sätestab normaalseks pidevaks maksimaalseks juhtmetemperatuuriks 90 kraadi ja piirab kasutamist 120 kraadi juures kuni 20 000 tunnini. Jätkuvalt on vaja teha projekti mahaarvamine ja paigaldusarvutused.

K: Kas EN 50618 vastavus tõendab CPR-klassi?

Ei. CPR euroklass nõuab oma toote -spetsiifilist toimivusdeklaratsiooni ja seda tõendavat vastavust või klassifitseerimistunnistust.

K: Kas iga EN 50618 kaablit saab otse matta?

Ei. Otsest-matmise sobivust tuleb konkreetse toote puhul selgelt toetada ja see peab olema projekti installireeglite kohaselt aktsepteeritud.

K: Kas EN 50618 aktsepteeritakse kogu maailmas?

Mitte automaatselt. Vastuvõtmise määravad -sihtkoha turureeglid, kliendi spetsifikatsioonid ja volitused. Näiteks Põhja-Ameerika projektid võivad nõuda UL PV Wire toodet ja kohalike koodide järgimist.

K: Kuidas peaks EPC sertifikaati kontrollima?

Sobitage väljaandja, sertifikaadi number ja praegune olek sertifikaadi omaniku, toote mudeli, standardi, suurusvahemiku, andmelehe, kaabli märgistuse, tehase teabega, kui see on loetletud ja tarnitud partiiga.

K: Kas standard määrab, kas 4 mm² või 6 mm² on õige?

Ei. Suuruse valimiseks on vaja vooluahela voolu, marsruudi pikkust, pingelangust, temperatuuri, rühmitamist, paigaldusmeetodit, kaitset ja pistikute ühilduvust.

K: Mida peaks ostutellimus sisaldama?

Kaasake nimetus, standard ja väljaanne, suurus, värv, pinge, konstruktsioon, sertifikaadi tõendid, märgistus, mõõtmed, vastupidavus, pakend, kontroll, jälgitavus, projekti{0}}spetsiifilised paigaldustingimused ja muudatuste juhtimine.
